具有兼容性和重复利用性，mt4应用近年来，跟着新闻时间的兴盛，收集化日加广大，以太网被渊博行使到各个界限。比方正在数据搜集界限，少许小型监测设置须要扩大收集杀青长途数据传输的成效，只消那些设置上扩大一个收集接口并杀青了TCP／IP答应，就能够利便地接入到现有的收集中，完发展途传输数据的干系成效，于是小型设置的收集时间无间是行家眷注的中心。另一方面，跟着单片Nios以及之后的第二代Nios II以及相应的拓荒情况，以后Xilinx也推出了MicroBlaze微统治器，之后，跟着Altera的CycloneIII和StraTIx IV以及Xilinx的Spartan6和Virtex6等一系列大容量的推出，Xilinx于2009年正式提出了对象平台计划而且推出了相应的软件ISE 11，至此，
Matlab是美邦MathWorks公司供给的贸易数学仿真软件，个中Simulink是Matlab中的一种可视化仿真东西，是一种基于框图的计划情况，能够杀青数据的仿真和统治，它供给了一种疾速、直接清晰的体例，用户能够及时看到体系的仿真结果而且举行相应的数据统治。基于以上底细，本文提出了基于FPGA的嵌入式以太网与Matlab通讯体系的计划和磋商，采用Xilinx公司的MicroBlaze嵌入式微统治器软核，应用它和相应外设IP核沿途落成SOPC的计划而且落成与Simulink数据的传输，终末动态显示以太网传输的数据。

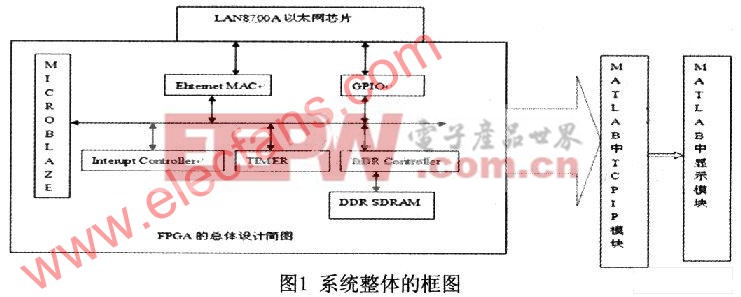

固然Matlab中能够采用干系号令创修一个TCP／IP的模块举行数据的接纳和显示，不过与Simulink中TC／IP模块比拟较为繁锁，所以采取用后者动态及时显示从以太网发送过来的数据，并可举行相应的统治。本计划主如果落成发送正弦函数数据并正在Simulink的接纳模块中显示正弦函数图形。体系的团体的框图如图l所示：
Xilinx公司的MicroBlaze嵌入式软核是业界卓绝的32位软统治器IP核之一，它声援CroConnect总线准则计划咸集，具有兼容性和反复应用性，最精简的核只须要400个驾驭的Slice，MicroBlaze软核内部采用哈佛布局的32位指令和数据总线，便于各个外设和它们之间的信号传输及相应的限定，它有下面的几种互联总线)统治器当地总线(PLB)。能够将众个PLB主设置和PLB从设置维系到总共的PLB体系中。

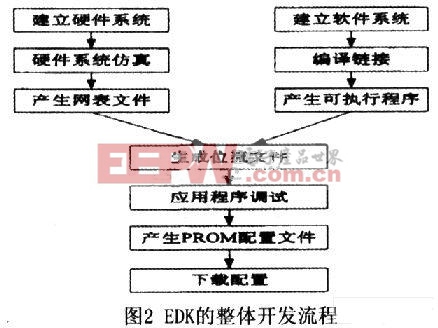

(2)高速的当地存储器总线(LMB)。用来取RAM块的同步总线)XCL总线。是一个高功能的外部内存拜望总线)FSL总线。用于点对点的单向通讯总线。使总共体系的软硬件计划，包含体系硬件平台的搭修，驱动顺序的设备，Xilkernel操作体系内的核参数设备，软件库的树立，文献体系的天生及
(1)正在EDK的集成拓荒情况XPS(Xilinx Platform. Studio)中，统治器成效单位，体系外围总线布局，终端外设以及相应的地方映照和默认的驱动等都能够正在BSB(Base System Builder)中落成。正在Microblaze体系的根基构修中其首要树立如下：运用Single Processor System体系，Local Memory为16k，体系时钟频率为62．5MHz，准时器和以太网中止务必维系到统治器的中止限定器上，其余，本计划还用到的GIOP、 Ethernet MAC、DDR、SDRAM限定器等，其间用到的IP驱动，都是用xilinx供给IP的自带默认的相应驱动。
(2)终末XPS自愿天生微统治器硬件典范MHS(Microprocessor Hardware SpecificaTIon)和形容软件体系布局的微统治器软件典范MSS(Micro-processor Software Specification)文献以及少许干系的文献。这些文献都能够手动举行修正，从而是使总共体系尤其的优化。

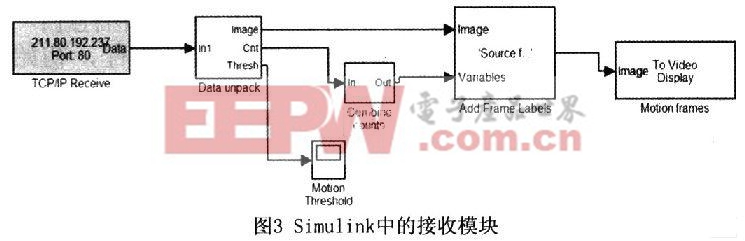

Simulink中TCP／IP中的接纳模块，其终端的地方，端口的树立要与FPGA上的以太网的IP地方、端口的树立类似，这就为 TCP／IP接纳模块指定了要通讯的地方即落成了接纳模块TCP／IP的干系设备，也就落成了FPGA与Matlab中以太网通讯的接纳模块的搭修，正在 Simulink中，整个的模块计划如图3所示。

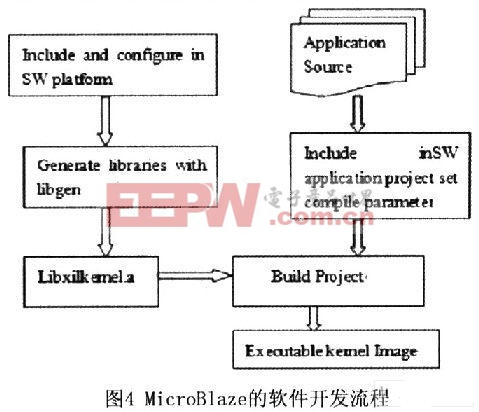

本计划首要采取了Xilinx公司的精简嵌入式操作体系Xilkemel，它是Xilinx供给的用于EDK体系的小型、模块化的嵌入式操作体系内核，它声援Microblaze核，与EDK变成的硬件体系无缝维系，具有可定造、CPU资源占用较小、运转速率疾等特色，是MicroBlaze嵌入式软核的逸念操作体系，其团体的拓荒流程如图4所示。
第二局限是运输层和网际层，首要由软件代码杀青。TCP／IP收集通讯软件承诺用户长途注册到另一个别系中，并从一个别系复造文献到另一个别系，固然Xilkernel自己不带有文献统治体系和TCP／IP答应栈，但它与Xilinx公司的LwIP库具有杰出的接口，加上体系声援库 LibXilMFS可变成一个比力无缺的嵌入式体系，其特色是内核设备成效都已集成到EDK东西中，运用粗略、利便，内核启动态态创修线程，而动态分派内存，可加载或卸载差别成效模块来杀青内核的高扩展性。
本计划首要采用LwIP3．OOb(Light weight Internet Protocol stack)答应模块套用于嵌入式体系的怒放源代码TCP／IP答应栈中，LwI-P3．00b供给二种API形式：Socket形式和RWA形式，因为 Socket形式拓荒难度不大，只消启动Xemacif input thread线程，从中止反映的流程中接纳数据包并迁徙到LwlP的tepip thread中就能够。于是基于利便思考咱们肯定上层答应局限答应模块采用Socket形式，所以需正在MSS文献里对LwIP举行例化(包含相应的 LwIP参数树立)从而削减存储器应用量和代码编写。
收集通讯顺序首要落成从超极终端发送数据，传到Simulink中的ICP／IP接纳模块。下面是首要的收集通讯顺序：
本文磋商了TCP／IP通讯答应正在Xilinx公司FPGA上的杀青，先容了其软硬件的体系构成及道理，通过树立一个例子加以证实和行使这个计划平台，阐明了此平台计划可行性，而且落成了FPGA与Matlab的通讯，为数据的及时显示及及时限定供给了很好的平台和计划形式，本计划也落成了 CPU软核计划的杀青，其成效可遵照须要举行定造，十分轻巧，不单引入了软核统治器和嵌入式操作体系Xilkernel，况且行使了Lw-IP_300b 栈，运用巨额的IP核，如此大大低落了体系平台的纷乱度，缩短了拓荒的周期，其软硬件局限的计划阔别的计划架构，使得总共体系修正和重构尤其利便，真正杀青了所谓的片上体系。而本计划采用Matlab接纳数据，而且可应用其巨大的数据搜集、统治、仿真、及时
